架构-架构设计3.1-基于架构的软件开发ABSD

概述

ABSD-Architecture-Based Software Design
ABSD方法是架构驱动，强调由业务（商业）、质量和功能需求的组合驱动架构设计。”它强调采用视角和视图来描述软件架构，采用用例和质量属性场景来描述需求。这进一步来说，用例描述的是功能需求，质量属性场景描述的是质量需求(或侧重于非功能需求)

使用ABSD方法，设计活动可以从项目总体功能框架明确就开始，这意味着需求获取和分析还没有完成，就开始了软件设计。

视角与视图：从不同的视角来检查，所以会有不同的视图。
用例用来捕获功能需求、特定场景【刺激、环境、响应】用来捕获质量需求。

三个基础。

• 第一个基础是功能的分解，使用已有的基于块的内聚和合技术;
• 第二个基础是通过选择架构风格来实现质量和业务需求:
• 第三个基础是软件模板的使用，软件模板利用了一些软件系统的结构。

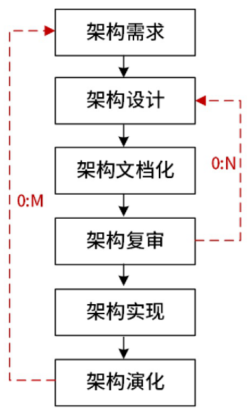

开发方法

是一个自顶向下、递归细化的方法：

• 在最顶层，系统被分解为若干概念子系统和一个或若干个软件模板。
• 在第2层，概念子系统又被分解成概念构件和一个或若干个附加软件模板。

ABSD能很好的【支持软件重用】
ABSD方法是一个自顶向下，递归细化的方法。
软件系统的体系结构通过该方法得到细化，直到能产生软件构件和类。

1架构需求

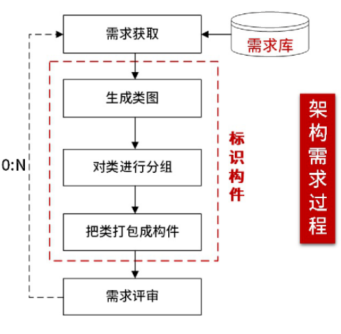

架构需求：重在掌握标识构件的三步，如下左图。

• 需求获取：体系结构需求一般来自三个方面，分别是**系统的质量目标、系统的商业目标和系统开发 人员的商业目标。
• 标识构件：为系统生成初始逻辑结构，标识大致的构件。包括图中三个步骤【左侧虚线框】。
• 需求评审


2架构设计

架构设计：将需求阶段的标识构件映射成构件，进行分析，如下右图。【评审可能是组织内部人员】

3架构文档化

架构(体系结构)文档化：主要产出两种文档，即【架构(体系结构)规格说明】，【测试架构(体系结构)需求的质量设计说明书】。文档是至关重要的，是所有人员通信的手段，关系开发的成败。
关于文档的三大注意事项：

• 文档要从使用者的角度进行编写
• 必须分发给所有与系统有关的开发人员
• 且必须保证开发者手上的文档是最新的

4架构复审

架构复审：由外部人员(独立于开发组织之外的人，如用户代表和领域专家等)参加的复审，复审架构是否满足需求，质量问题，构件划分合理性等。
若复审不过，则返回架构设计阶段进行重新设计、文档化，再复审。
架构复审【架构评估】的目的是标识潜在的风险，及早发现架构设计中的缺陷和错误

5架构实现

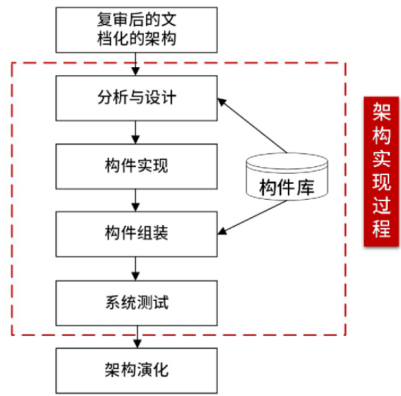

架构实现：用实体来显示出架构。实现构件，构件组装成系统，如下左图

6架构演化

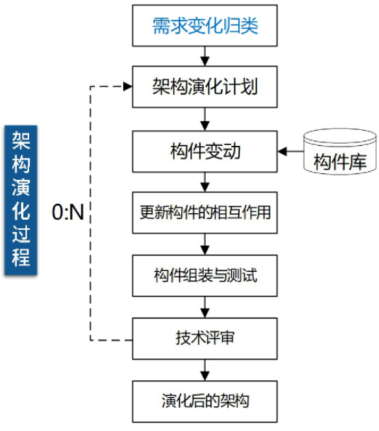

架构演化：对架构进行改变，按需求增删构件，使架构可复用，如下右图
