架构-面向对象技术2-UML
UML(统一建模语言)：是一种可视化的建模语言，而非程序设计语言，支持从需求分析开始的软件开发的全过程。
从总体上来看，UML的结构包括构造块、规则和公共机制三个部分。
- 构造块。UML有三种基本的构造块，分别是事物(thing)、关系(relationship)和图(diagram)。
- 事物是UML的重要组成部分
- 关系把事物紧密联系在一起
- 图是多个相互关联的事物的集合。
- 公共机制。公共机制是指达到特定目标的公共UML方法
- 规则。规则是构造块如何放在一起的规定
UML 2.0基础结构的设计目标是定义一个元语言的核心【InfrastructureLibrary】，通过对此核心的复用，除了可以定义一个自展的UML元模型，也可以定义其他元模型，包括MOF和CWM(Common Warehouse Model，公共仓库模型)。由于共用核心库，所以UML和MOF、CWM在体系结构上更加一致。同时，InfrastructureLibrary还提供了定制UML更强有力的机制，允许用户定义针对不同平台(如.NET、J2EE等)和领域(如电信、金融、系统工程)的语言。
概念
分类

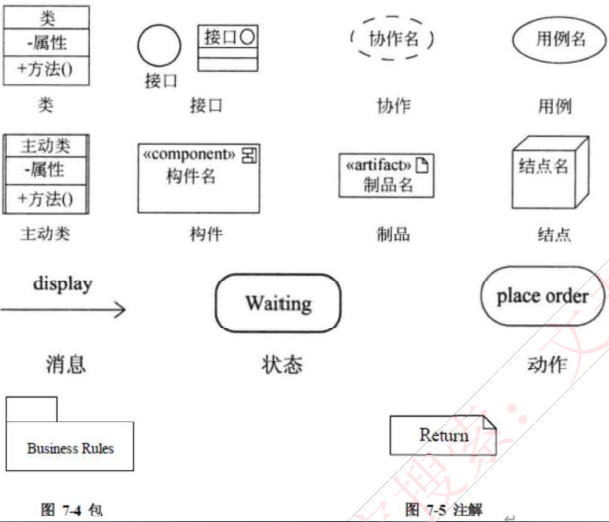

结构事物：模型的静态部分，如类、接口、用例、构件等;
行为事物：模型的动态部分，如交互、活动、状态机;
分组事物：模型的组织部分，如包;
注释事物：模型的解释部分，依附于一个元素或一组元素之上对其进行约束或解释的简单符号。

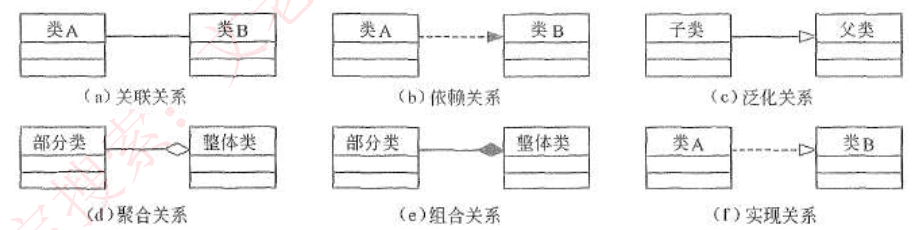

关系
依赖：一个事物的语义依赖于另一个事物的语义的变化而变化
关联：是一种结构关系，描述了一组链，链是对象之间的连接。分为组合和聚合，都是部分和整体的关系，其中组合事物之间关系更强。两个类之间的关联，实际上是两个类所扮演角色的关联，因此，两个类之间可以有多个由不同角色标识的关联。【组合存在生命周期概念，如大脑和人，人死亡大脑也死亡；聚合无生命周期概念，如大雁和雁群】
泛化：一般/特殊的关系，子类和父类之间的关系
实现：一个类元指定了另一个类元保证执行的契约

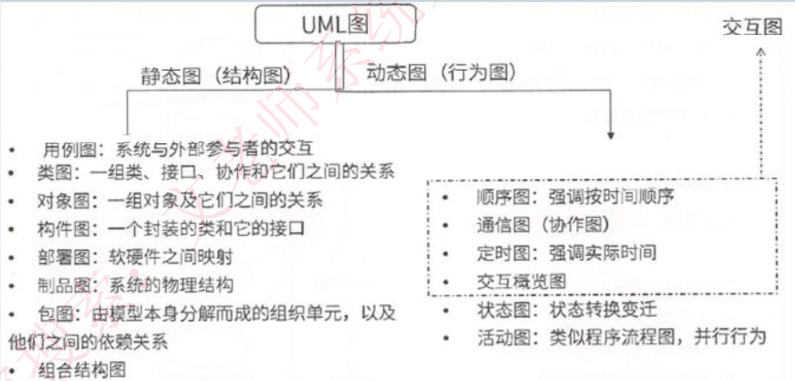

UML图
类图
类图：静态图，为系统的静态设计视图，展现一组对象、接口、协作和它们之间的关系。UML类图如下:

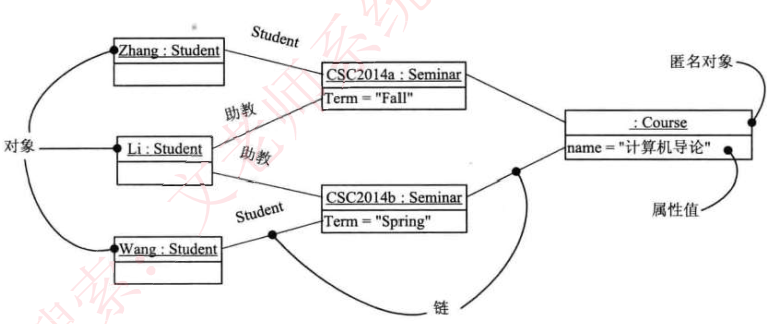

对象图
静态图，展现某一时刻一组对象及它们之间的关系，为类图的某一快照。在没有类图的前提下，对象图就是静态设计视图。如下：

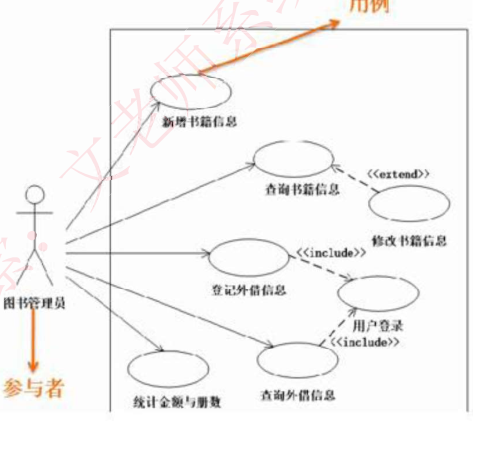

用例图
静态图，展现了一组用例、参与者以及它们之间的关系。用例图中的参与者是人、硬件或其他系统可以扮演的角色;用例是参与者完成的一系列操作，用例之间的关系有【扩展】、【包含】、【泛化】。如下：

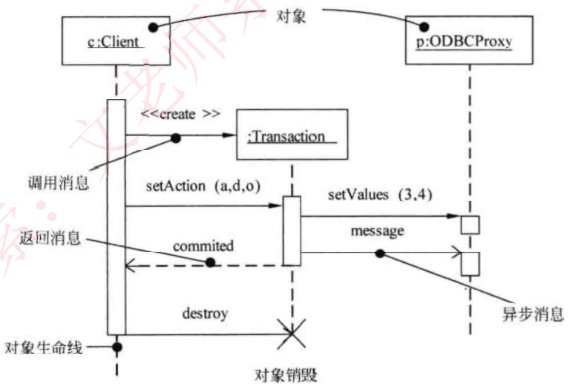

序列图
即顺序图，动态图，是场景的图形化表示，描述了以时间顺序组织的对象之间的交互活动。
- 同步消息(进行阻塞调用，调用者中止执行，等待控制权返回，需要等待返回消息，用实心三角箭头表示)
- 异步消息(发出消息后继续执行，不引起调用者阻塞，也不等待返回消息，由空心箭头表示)
- 返回消息(由从右到左的虚线箭头表示)

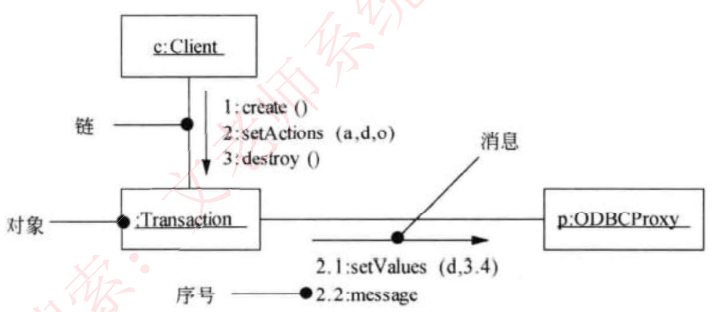

通信图
动态图，即协作图，强调参加交互的对象的组织

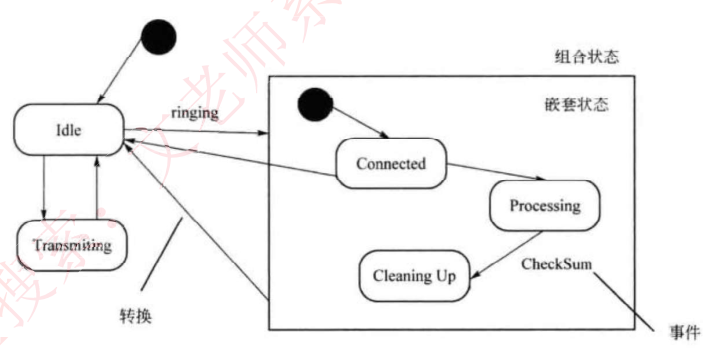

状态图
动态图，展现了一个状态机，描述单个对象在多个用例中的行为。包括简单状态和组合状态。转换可以通过事件触发器触发，事件触发后相应的监护条件会进行检查。状态图中转换和状态是两个独立的概念，如下:图中方框代表状态，箭头上的代表触发事件，实心圆点为起点和终点。
活动图
动态图，是一种特殊的状态图，展现了在系统内从一个活动到另一个活动的流程。活动的分岔和汇合线是一条水平粗线。
牢记下图中并发分岔、并发汇合、监护表达式、分支、流等名词及含义。每个分岔的分支数代表了可同时运行的线程数。
活动图中能够并行执行的是在一个分岔粗线下的分支上的活动

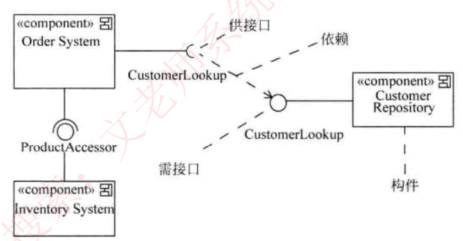

构件图（组件图）
静态图，为系统静态实现视图，展现了一组构件之间的组织和依赖。

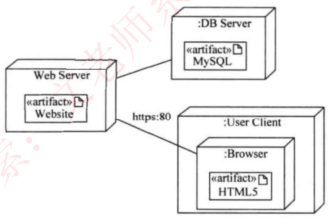

部署图
静态图，为系统静态部署视图，部署图物理模块的节点分布。它与构件图相关，通常一个结点包含一个或多个构件。其依赖关系类似于包依赖，因此部署组件之间的依赖是单向的类似于包含关系。如下:

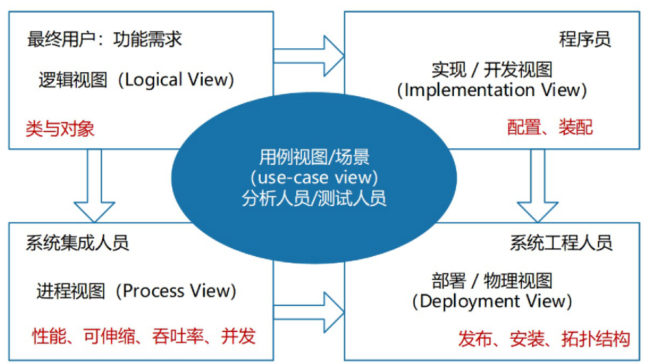

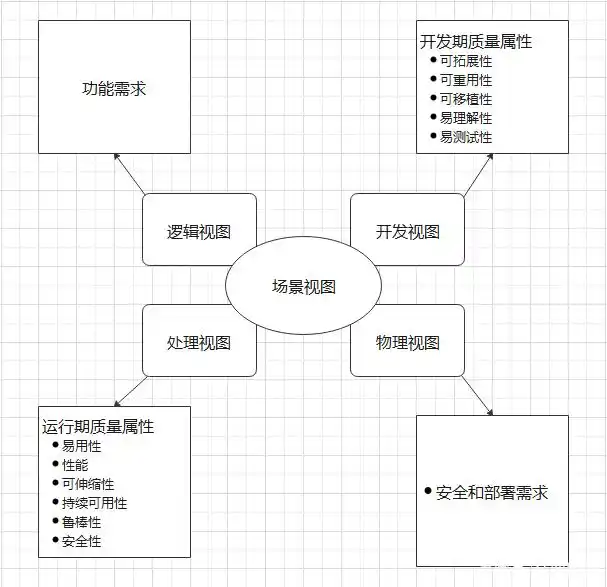

4+1视图
【参考：软件架构：UML与4+1架构视图，软件开发中的两大技术标准在软件开发的世界中，UML（统一建模语言）和4+1架构视图是两 - 掘金】【4+1视图模型详解：软件架构设计的全景蓝图-CSDN博客】
- 逻辑视图。逻辑视图也称为设计视图，它表示了设计模型中在架构方面具有重要意义的部分，即类、子系统、包和用例实现的子集。
- 进程视图。进程视图是可执行线程和进程作为活动类的建模，它是逻辑视图的一次执行实例，描述了并发与同步结构。
- 实现视图（开发视图）。实现视图对组成基于系统的物理代码的文件和构件进行建模。
- 部署视图（物理视图）。部署视图把构件部署到一组物理节点上，表示软件到硬件的映射和分布结构。
- 用例视图（场景视图）。用例视图是最基本的需求分析模型。
