架构-软件工程4-设计

概述

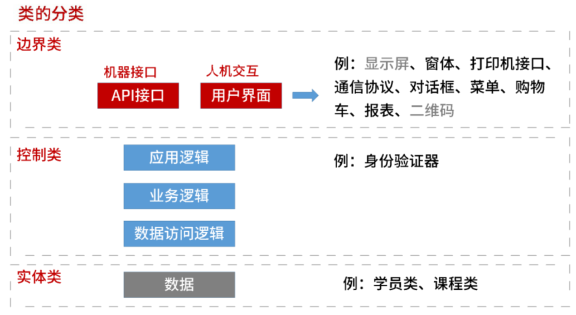

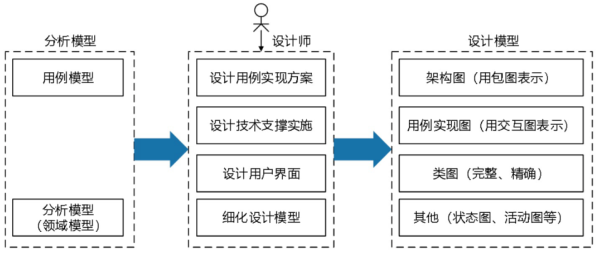

系统设计主要目的：为系统制定蓝图，在各种技术和实施方法中权衡利弊精心设计，合理地使用各种资源，最终勾画出新系统的详细设计方法。

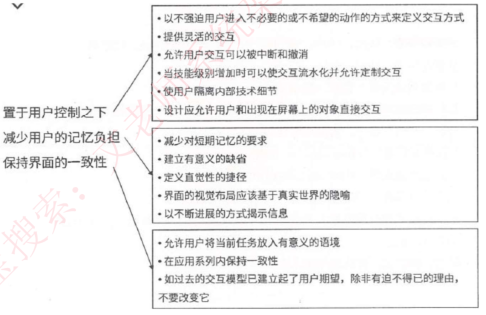

人机界面设计三大黄金原则：

结构化设计可分为：概要设计、详细设计

概要设计【外部设计】：又称为系统总体结构设计，是将系统的功能需求分配给软件模块，确定每个模块的功能和调用关系，形成软件的模块结构图，即系统结构图。+概要设计书
详细设计【内部设计】：确定每个具体任务选择适当的技术手段和处理方法，模块内详细算法设计、模块内数据结构设计、数据库的物理设计、其他设计(代码、输入/输出格式、用户界面)、编写详细设计说明书、评审。

软件结构化设计包括架构设计、接口设计、数据设计和过程设计等任务。
它是一种面向数据流的设计方法，是以结构化分析阶段所产生的成果为基础，进一步自顶而下、逐步求精和模块化的过程。

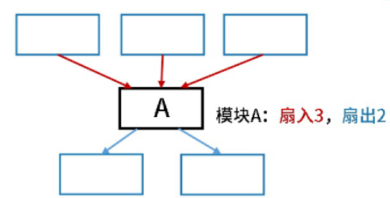

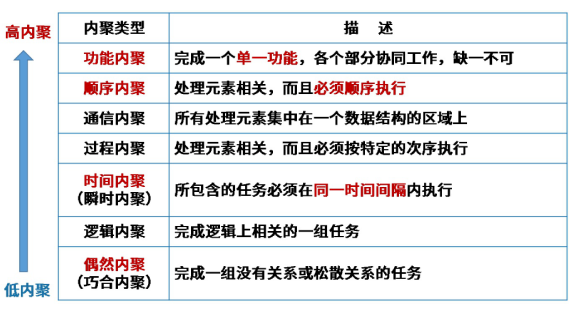

系统结构图（SC）又称为模块结构图，它是软件概要设计阶段的工具，反映系统的功能实现和模块之间的联系与通信，包括各模块之间的层次结构，即反映了系统的总体结构。

图与开发阶段的对应关系：
1、需求分析阶段：数据流图。
2、概要设计阶段：模块结构图、层次图和 HIPO 图。
3、详细设计阶段：程序流程图、伪代码、盒图。

详细设计的表示工具有图形工具、表格工具和语言工具。其中图形工具有业务流图、程序流程图（PFD）、PAD图、NS流程图。

程序流程图又称为程序框图。用方框表示一个处理步骤，菱形表示一个逻辑条件，箭头表示控制流向。
- 优点：结构清晰，易于理解，易于修改。
- 缺点：只能描述执行过程而不能描述有关的数据
NS 流程图，也称为盒图，是一种强制使用结构化构造的图示工具，也称为方框图。其具有以下特点：功能域明确、不可能任意转移控制、很容易确定局部和全局数据的作用域、很容易表示嵌套关系及模板的层次关系。
问题分析图(ProblemAnalysisDiagram，PAD)是一种改进的图形描述方式，可以用来取代程序流程图，相比程序流程图更直观，结构更清晰。最大的优点是能够反映和描述自顶向下的历史和过程。PAD 提供了5种基本控制结构的图示，并允许递归使用。
过程设计语言(ProcessDesignLanguage，PDL)也称为结构化语言或伪代码(pseudocode)，它是一种混合语言，采用自然语言的词汇和结构化程序设计语言的语法，用于描述处理过程怎么做，类似于编程语言。过程设计语言用于描述模块中算法和加工逻辑的具体细节，以便在开发人员之间比较精确地进行交流。
